Zobrazení rozvinu plechového dílu na výkrese
Zobrazení rozvinu plechového dílu na výkrese
Při vytvoření výkresu plechového dílu se automaticky v modelu vytvoří konfigurace s názvem ......SM-FLAT-PATTERN

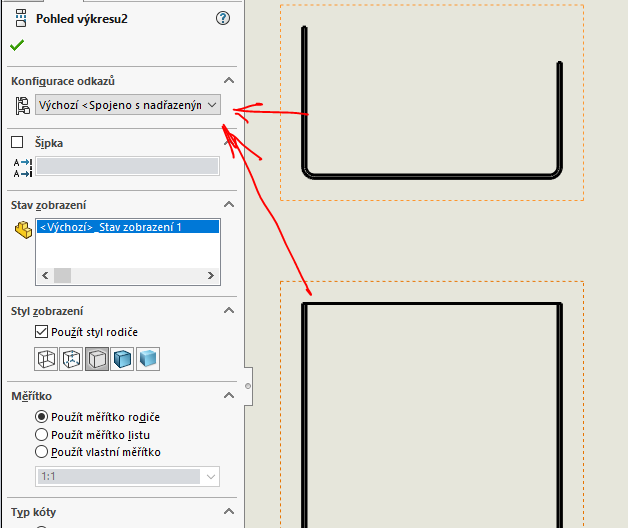

Tato konfigurace je použita v pohledu s rozvinutým tvarem. U standartních pohledů je výchozí konfigurace
Pro správné zobrazení na výkrese musí být v modelu následující nastavení:

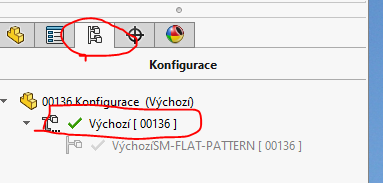

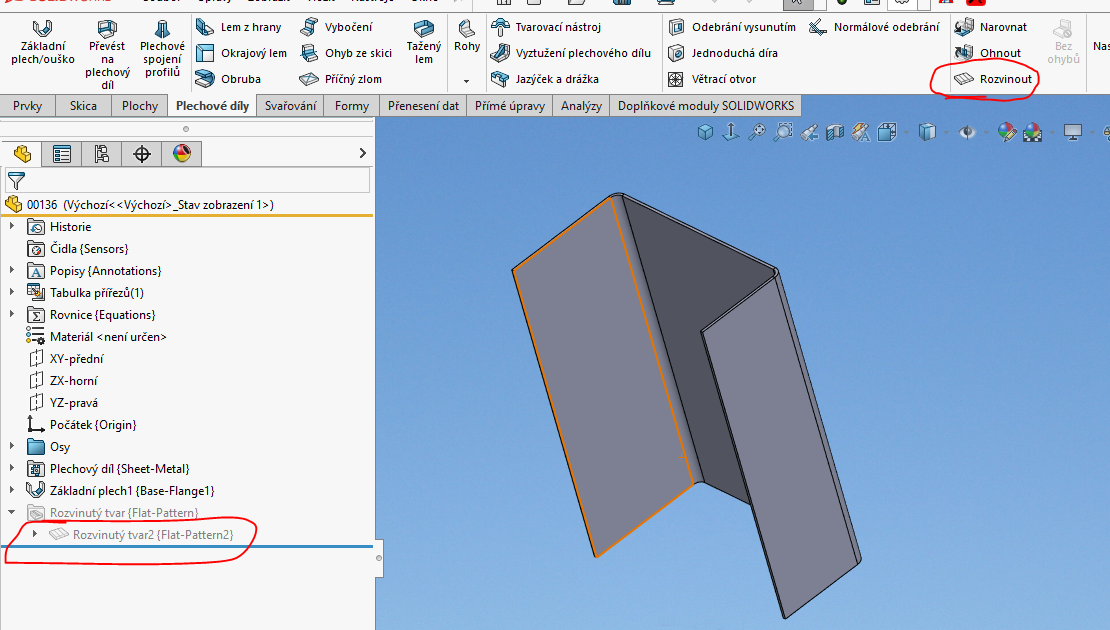

1) u konfigurace výchozí prvek rozvinutého tvaru potlačený

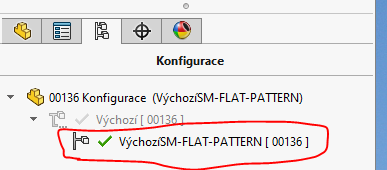

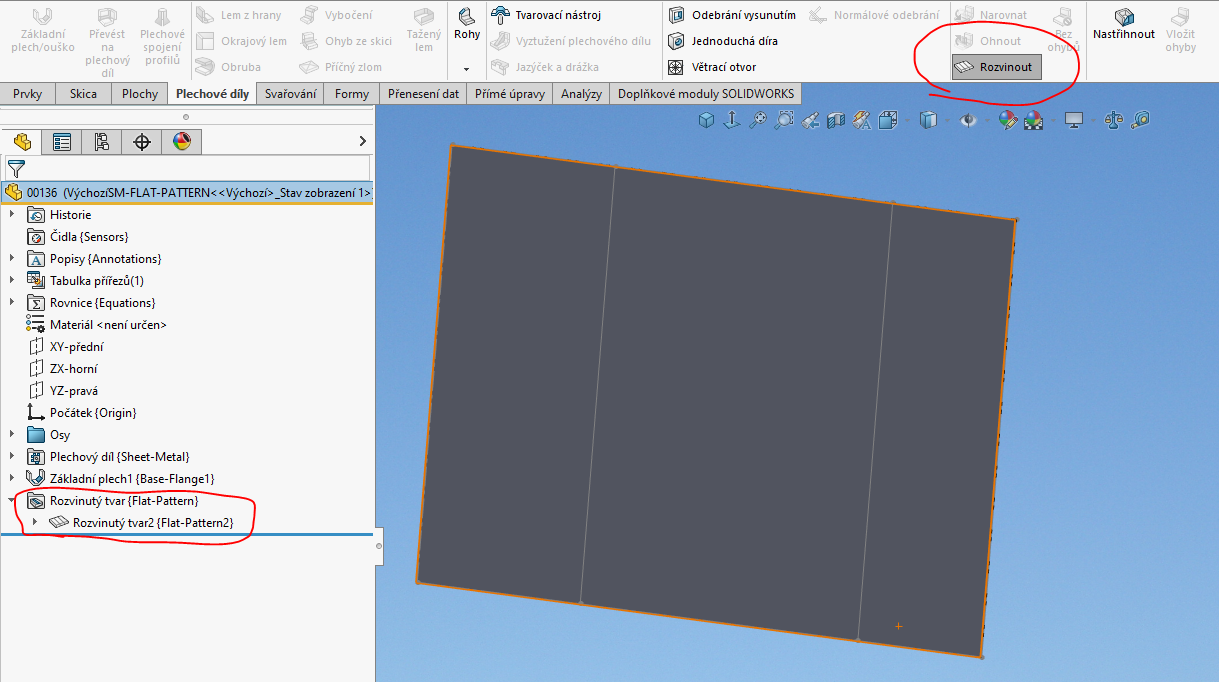

2) u konfigurace .....SM-FLAT-PATTERN prvek rozvinutého tvaru uvolněný
